冶金燒結設備簡介
山東萊蕪煤礦機械有限公司集技術開發、產品設計、生產制造、工程承包與技術咨詢服務于一體，可為用戶提供各種燒結廠工程總承包、技術的設計、咨詢與服務。具有冶金燒結系統工程設計、工程總承包能力，已經為幾十家燒結廠進行了完整的燒結工程設計。主要產品有BS步進式燒結機，DS帶式燒結機，HS環式燒結機，HL環式冷卻機，系列電火爐，H(C)系列圓筒混合機，CHX旋風除塵器，CHK擴大除塵器，CHDG多管除塵器，系列水封拉鏈，系列圓盤給料機，系列單輥破碎機。

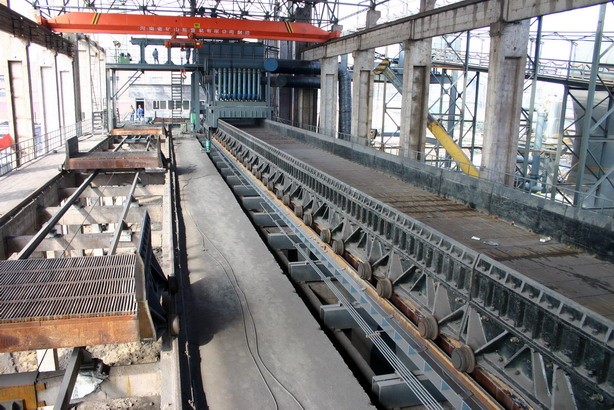

一、BS步進式燒結機
步進式燒結機的性能優勢
1、先進的鋪料裝置，具有布料均勻，料層厚度可調節的特點。
2、合適的冷燒比，避免了紅礦現象，有效的提高了產量。
3、合理的臺車結構和特殊的篦條設計，提高了臺車使用壽命及增大了透氣性。
4、在動作頻繁處均按雙線設計，保證了設備的連續工作性。
主要技術參數：
|
規 格 |
BS24m2 |
BS36m2 |
BS52m2 |
BS60m2 |
BS72m2 |
BS78m2 |
BS91m2 |
BS112m2 |
BS152m2 |
|
有效燒結面積(m2) |
24 |
36 |
52 |
61.6 |
72 |
78 |
91 |
112 |
152 |
|
有效冷卻面積(m2) |
30 |
46.8 |
75 |
70.4 |
84 |
102 |
119 |
148 |
184 |
|
設計臺時產量(t/h) |
33.6 |
50.4 |
72.8 |
84 |
100 |
109 |
125 |
145 |
185 |
|
臺車規格(寬′長)(m) |
1.5′1 |
1.8′1 |
2.2′1 |
2.2′1 |
3′1(2) |
3′1(2) |
3.5′2 |
3.7′2 |
4′2 |
|
重量 |
262 |
355 |
633 |
549 |
663 |
799 |
939 |
960 |
|

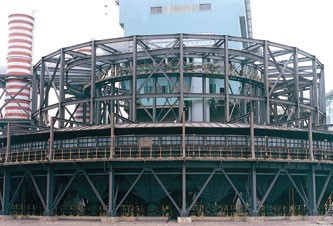

二、系列環式冷卻機
冷卻機是冶金燒結廠的重要設備，用于對燒結礦進行冷卻。冷卻機按運動方式和結構形式來分，主要有帶式冷卻機、環式冷卻機兩大種類。目前，已開發出環式、帶式二種系列冷卻機，冷卻面積從33-360m2。其中95m2帶式冷卻機、120m2環式冷卻機由我公司自主研發。

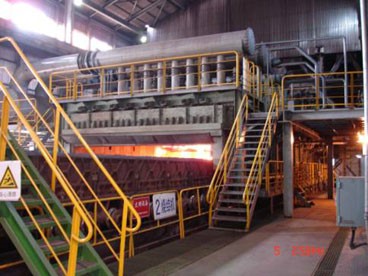

三、系列點火爐
點火爐是燒結廠的必備設備。點火爐用于燒結過程的燒結點火，為混合料中的燃料燃燒提供初始能量。點火爐的點火溫度一般為1100℃±50℃。燃燒介質一般為高爐煤氣，也可用焦?fàn)t煤氣或混合煤氣。

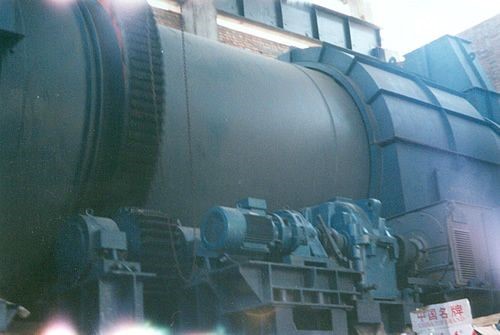

四、系列圓筒混合機
圓筒混合機是燒結廠的重要設備，主要用于燒結原料的混勻、造球。一般情況下，燒結工藝設置兩次混料，一次混料主要是對原料混勻，二次混料主要是造球，從而實現燒結過程對原料的要求。我公司具有輪胎式及齒式兩種形式圓筒混合機。具有承載能力大，混料效果好等優點。其中HC35160齒式混合機滾圈采用楔塊式安裝，具有更換簡單，制造成本相對整體結構低的特點。

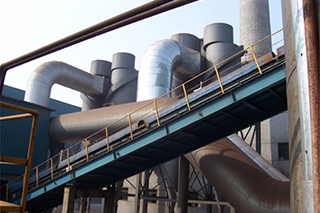

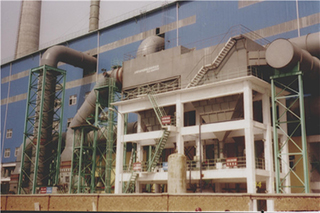

五、系列除塵器
燒結廠是環境污染的重災區，各個環節都需要進行除塵處理。目前常用的除塵方式有靜電除塵、袋式除塵、重力除塵、旋風除塵等方式。我公司目前的除塵器形式有重力除塵器、布袋除塵器、旋風除塵器（包括多管除塵器）。除塵方式的選擇應根據用戶的要求和環境保護的要求確定。
1、大型旋風除塵器為我公司首次在燒結系統應用，具有投資少、結構簡單的特點。
2、擴大多管除塵器采用整體金屬連續焊接結構，密封性能好，漏風率小于1%；旋風子采用陶瓷管，分布合理，除塵效率高。
3、結構簡單，本體無運動部件，不需特殊的附屬設備，占地面積小，制造、安裝投資較少，可根據用戶場地情況，因地制宜靈活安排。
4、操作簡單，管理方便，維修量小，形成的管理費用和維修費用低。
